Цилиндрические
ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ
РАЗЪЕМЫ
негерметичные

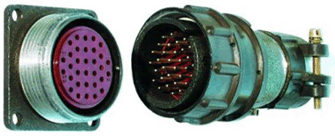

2РМТ  2РМДТ

Сочленение:резьбовое.

Поляризация корпусов:одношпоночная.

Покрытие контактов:золото или серебро

Исполнение:всеклиматическое

Соединители (разъемы) 2РМТ и 2РМДТ предназначены для работы в электрических цепях постоянного и переменного (с частотой до 3 МГц) токов.

Соединители (разъемы) состоят из двух негерметичных частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными.

Блочная часть соединителей (разъемов) - без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.

Соединители (разъемы) предназначены для монтажа экранированным либо неэкранированным кабелем, это определяется видом концевой гайки патрубка.

Соединители (разъемы) 2РМТ, 2РМДТ соответствуют техническим условиям ГЕ0.364.126ТУ (АШДК.434410.062ТУ).

Расшифровка обозначения разъема (соединителя):
Тип
соединителя
Условный
размер корпуса
Вид корпуса:
К - кабельный
Б - блочный
Вид патрубка: П-прямой,У -угловой
Вид гайки патрубка:
Э - для экранированного кабеля
Н - для неэкранированного кабеля
Количество контактов:
Часть соединителя: Ш - вилка; Г-розетка
Сочетание контактов: см.*
Покрытие контактов: А - золото, В - серебро
Теплостойкость: 1 ­100°С
Л - левая розетка (только для проходных вилок)
Всеклиматическое исполнение
°
2РМТ(2РМДТ)
22
К(Б)
П(У)
Н(Э)
10
Г(Ш)
Х
А(В)
1
Л
В

Примеры обозначения:


Розетка 2РМТ14БПЭ4Г1В1ВГЕ0.364.126ТУ(АШДК.434410.062ТУ),

Вилка 2РМТ33КУЭ20Ш1А1ВГЕ0.364.126ТУ(АШДК.434410.062ТУ),

Розетка 2РМТ42БП30Г2А1ГЕ0.364.126ТУ(АШДК.434410.062ТУ).

Варианты патрубка и гайки:


ПН - прямой с неэкранированной гайкой,

УН - угловой с неэкранированной гайкой,

ПЭ - прямой с экранированной гайкой,

УЭ - угловой с экранированной гайкой.

*Сочетание контактов:


1- только Ø1,0мм;

2- Ø1,0мм и Ø1,5мм;

3- Ø2,0мм и Ø3,0мм;

4- Ø1,0мм и Ø3,0мм;

5- только Ø1,5мм;

6- Ø1,5мм и Ø3,0мм;

7- Ø1,5мм, Ø2,0мм и
Ø3,0мм;

8- Ø1,5мм и Ø2,0мм;

9- только Ø3,0мм.

Электрические характеристики

Сопротивление контактов.
Диаметр контактов, мм1,01,52,03,0
Сопротивление мОм5,02,51,60,8

Сопротивление изоляции в нормальных климатических условиях: 5000 МОм

Максимальная токовая нагрузка см. таблицу расположения контактов

Максимальное рабочее напряжение (амплитудное значение) см. таблицу расположения контактов

Требования к надежности

Количество сочленений - расчленений: 500

Минимальная наработка: 1000 ч.

Срок сохраняемости: 15 лет

Соединители (разъемы) устойчивы к воздействию спецфакторов

Условия эксплуатации

Механические

Вибрация:

диапазон частот 1..5000 Гц

ускорение 490 м/с2(50 г)

Одиночные удары:

ускорение 5000 м/с2(500 г)

Многократные удары:

ускорение 1000 м/с2(100 г)

Линейные нагрузки:

ускорение 2000 м/с2(200 г)

Климатические

Температура окружающей среды, С°:

-60 .. +100

Колебания температуры, С°:

-60 .. +150 (с учетом нагрева контактов)

Пониженное атмосферное давление, Па (мм рт.ст.):

133,32·10-10(1·10-12)

Минимальная наработка

при заданной температуре соединителя (разъема)

Минимальная наработка, чТемпература соединителя
(разъема), С°
1000150
3000129
5000120
7500113
10000109
15000102
2000098
2500094
3000092
4000088
5000084
8000078
10000075
13000071

Температура перегрева контактов

как функция токовой нагрузки

Токовая нагрузка на соединитель (разъем), в % от допустимой по ТУТемпература перегрева контактов, С°
220150
200130
180120
12080
11065
10050
8540
7530
6025
5020
РазмерТипСхема расположения контактовУсловное обозначение контактовДиаметр контактов, ммКоличество контактовНомер сочетания контактовМакс. токовая нагрузка, АМакс.
рабочее напряжение, В
всегоданного диаметрана контактобщая
142РМТ1441827560
182РМТ1771740560
2РМДТ1,54451550560
222РМТ24231880560
3232
110101758560
242РМТ119191580560
2РМДТ1,5101051083560
272РМТ1752860700
1,5216
2РМДТ1,57751270700
2РМДТ1,5191957110560
2РМТ1242415100560
302РМДТ1,584713120560
2218
3236
2РМДТ1,5242457140560
2РМТ1323214106560
332РМДТ377932128560
2РМТ1201216100700
18560
2РМТ1201046110700
18560
3236
2РМДТ1,5323256160560
362РМТ1201025100700
16560
1,5410
2РМТ1221716110700
15560
2РМДТ1,5201258133700
1,58560
2РМДТ1,52010610147700
1,58
3236560
392РМДТ1,5221658146700
1,56560
2РМТ1451024167700
130560
1,558
422РМТ1301524,5168700
1,5159560
2РМТ1501024190700
133560
1,578
2РМДТ1,5451055187700
1,535560
452РМДТ1,5503585260560
2157,5

Вилки и розетки, блочные и кабельные
Конструкция корпусаРазмеры:
Условный размер корпусамм
dлевАВDmaxLmax
14М 14х117242225
18М 18х120272525
22М 22х123302927
24М 24х126333225
27М 27х129363525
30М 30х131383927
33М 33х132404227
36М 36х135434527
39М 39х137464825
42М 42х140495125
45М 45х143525427

Патрубки прямые
с экранированными гайками (ПЭ)
Конструкция корпусаРазмеры
dлевмм
d1Lmax
М 14х16,528,7
М 18х110,528,7
М 22х11428,7
М 24х11634,7
М 27х11834,7
М 30х11934,7
М 33х12339,7
М 36х12339,7
М 39х12439,7
М 42х12939,7
М 45х12939,7
Патрубки прямые
с неэкранированными гайками (ПН)
Конструкция корпусаРазмеры
dлевмм
d1Lmax
М 14х16,534
М 18х110,534
М 22х114,536,6
М 24х116,643
М 27х118,543
М 30х120,543
М 33х122,548
М 36х122,548
М 39х124,548
М 42х130,548
М 45х130,548

Патрубки угловые
с экранированными гайками (УЭ)
Конструкция корпусаРазмеры
dлевмм
d1Lmax
М 14х16,531
М 18х110,534
М 22х11441
М 24х11643
М 27х11846
М 30х11948
М 33х12353
М 36х12350
М 39х12453
М 42х12958
Патрубки угловые
с неэкранированными гайками (УН)
Конструкция корпусаРазмеры
dлевмм
d1Lmax
М 14х16,535
М 18х110,538
М 22х114,542,5
М 24х116,644,5
М 27х118,546,5
М 30х120,548,5
М 33х122,554,5
М 36х122,551,5
М 39х124,554,5
М 42х130,561,5
