СНЦ23

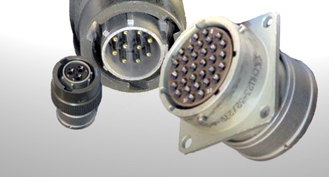

разъем СНЦ23

Сочленение: байонетное

Поляризация корпусов: многошпоночная

Установка изолятора: многопозицинная

Покрытие контактов: золото, серебро

Исполнение: всеклиматическое

для внутреннего монтажа

Соединители СНЦ23 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при амплитуде напряжения до 700 В.

Разъем СНЦ23 состоит из двух частей: вилки и розетки. Вилки и розетки СНЦ23 могут быть как блочными (приборными), так и кабельными.

Блочная или кабельная часть соединителей СНЦ23 выпускаются без кожуха, с прямым или угловым кожухом, или с обоймой под термоусадочные трубки.

Диаметры контактов соединителей СНЦ23: 1.0 мм, 1.5 мм, 2.0 мм. Контакты соединителей СНЦ23 покрыты золотом, серебром. Монтаж провода в соединителе производится обжимкой.

Разъемы СНЦ23 изготавливаются для внутреннего монтажа во всеклиматическом исполнении по техническим условиям ГЕО.364.241ТУ.

Розетки СНЦ23 по ГЕО.364.241ТУ сочленяются с вилками СНЦ27, СНЦ28 и СНЦ29 выпускаемым по ГЕО.364.038ТУ, а также с переходниками ОНЦ-БГ-3 по БРО.364.063ТУ, вилками ОНЦ-БГ-1 по ГЕО.364.241ТУ и СНЦ132 выпускаемым по ЦСНК.430421.005ТУ.

Расшифровка обозначения разъема (соединителя):
СНЦ23 -10 /18 В -1- а
Тип соединителя
Количество контактов
Типоразмер
В-вилка, Р-розетка
Конструктивное исполнение:

1 - приборная часть без кожуха

2 - приборная часть с прямым кожухом

4 - приборная часть с угловым кожухом

6 - кабельная часть с прямым кожухом

8 - кабельная часть с угловым кожухом

11 - кабельная часть без кожуха

12-приборная часть с обоймой под термоусаживающиеся трубки

13-кабельная часть с обоймой под термоусаживающиеся трубки.


а,б,в,г-варианты углового положения изолятора (шпонок и пазов), при нормальном положении – не указывается
Всеклиматическое исполнение

Примечания:


1. Примечание: для соединителей СНЦ23, изготавливаемых по ГЕО.364.241 ТУ 1, (вид покрытия контактов – серебро) в окончании ставится 1.

Примеры обозначения:


Вилка СНЦ23-10/18В-1-а-ВГЕО.364.241ТУ

Розетка СНЦ23-7/18Р-1-а-ВГЕО.364.241ТУ

Вилка СНЦ23-10/18В-1-а-ВГЕО.364.241ТУ1



Электрические характеристики


Сопротивление контактов
Диаметр контактов, мм 1 1,5 2
Сопротивление контакта, не более, мОм 4 2,5 1,6

Сопротивление изоляции в нормальных климатических условиях 5000 Мом

Максимальная токовая нагрузка см. таблицу расположения контактов

Максимальное рабочее напряжение (амплитудное значение) 700 В


Требования к надежности
Количество (со-рас)членений 500
Минимальная наработка 1000 ч
Срок сохраняемости 15 лет


Условия эксплуатации

Механические факторы:

Синусоидальная вибрация:

Диапазон частот, Гц 1 - 5000
Ускорение, м/с2 (g)  400 (40)

Механический удар:

Одиночного действия:
Ускорение, м/с2 (g)  5000 (500)
Многократного действия:
Ускорение, м/с2 (g)  1500 (150)
Климатические факторы:
Рабочая температура среды, С° -60 .. +155
Пониженное атмосферное давление, Па (мм рт.ст.) 1,33·10-10(1·10-12)

Примечание:


Рабочая температура соединителя, с учетом
температуры перегрева контактов(С°):-60 .. +200


Минимальная  наработка
при заданной температуре
соединителя (разъема)
Минимальная
наработка, ч
Температура
соединителя (разъема), С°
1000 200
3000 175
5000 165
7500 155
10000 150
15000 140
20000 135
25000 132
30000 128
40000 123
50000 119
80000 111
100000 108
130000 105
Температура перегрева контактов
как функция токовой нагрузки
Токовая нагрузка
на соединитель (разъем),
в % от допустимой по ТУ
Температура перегрева
контактов, С°
90 21
80 18
70 15
60 13
50 12
40 9
30 6
20 2

Расположение контактов, условный размер корпуса, количество контактов, максимальная нагрузка
Условный размер корпуса Схема расположения контактов Условное обозначение контактов Диаметр контактов, мм Количество контактов Токовая нагрузка, А Угловое положение изолятора в корпусе вилки (в градусах)
рабочая на контакт макс. на контакт нормальное а б в г
14 разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 4 9,5 11 0 - 135 - -
разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1,5 3 15 20 0 160 - - -
18 разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 10 7,5 11 0 - 70 - -
разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1,5 7 12 20 0 90 - - -
22 разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 19 5 11 0 30 - 225 -
разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1,5 10 9 20 0 - 100 195 -
разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1,5 4 9 20 0 80 170 225 -
разъем СНЦ23 : обозначение контакта 2 3 14 35
24 разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 15 5 11 0 30 120 245 -
разъем СНЦ23 : обозначение контакта 1,5 4 9 20
27 разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1,5 19 9 20 0 30 195 - -
разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 24 5 11 0 45 150 195 -
разъем СНЦ23 : обозначение контакта 1,5 4 9 20
разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 32 5 11 0 45 135 - 270
30 разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 41 5 11 0 45 90 - -
разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1,5 24 9 20 0 90 135 200 -
33 разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 55 5 11 0 75 90 - 165
разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 26 5 11 0 90 120 - -
разъем СНЦ23 : обозначение контакта 2 6 14 18
36 разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 61 3,6 11 0 90 160 190 -
разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 23 5 11 0 90 135 200 250
разъем СНЦ23 : обозначение контакта 1,5 20 9 20
39 разъем СНЦ23 : расположение контактов разъем СНЦ23 : обозначение контакта 1 40 5 11 0 90 180 270 315
разъем СНЦ23 : обозначение контакта 1,5 2 9 20
разъем СНЦ23 : обозначение контакта 2 3 14 35

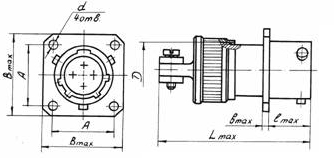

Соединители СНЦ23 приборные
Конструкция корпуса Размеры:
разъем  СНЦ23: конструкция корпуса Условный размер корпуса мм
D d A Вmax bmax lmax Lmax
14 M14x0,5 2,2 16,5 21,7 1,4 11,3 32
18 M18xl 3,2 19,5 25,9 1,4 11,3 32
22 M22xl 3,2 23 29,4 1,8 11,3 32
24 M24xl 3,2 25 31,4 1,8 11,3 32
27 M27xl 3,2 27 33,4 1,8 11,3 32
30 М30х1 3,2 31 37,8 1,8 11,3 32
33 М33х1 3,2 34 41,5 2 14,5 33
36 М36х1 3,2 36,5 44,5 2 15,3 33
39 М39х1 3,2 40 46,4 2 15,3 33



Соединители СНЦ23 приборные с прямым кожухом
Конструкция корпуса Размеры:
разъем  СНЦ23: конструкция корпуса Условный размер корпуса мм
D d A Вmax bmax lmax Lmax
14 M14x0,5 2,2 16,5 21,7 1,4 11,3 42
18 M18xl 3,2 19,5 25,9 1,4 11,3 42
22 M22xl 3,2 23 29,4 1,8 11,3 48
24 M24xl 3,2 25 31,4 1,8 11,3 48
27 M27xl 3,2 27 33,4 1,8 11,3 48
30 М30х1 3,2 31 37,8 1,8 11,3 48
33 М33х1 3,2 34 41,5 2 14,5 50
36 М36х1 3,2 36,5 44,5 2 15,3 50
39 М39х1 3,2 40 46,4 2 15,3 50



Соединители СНЦ23 приборные с угловым кожухом
Конструкция корпуса Размеры:
разъем  СНЦ23: конструкция корпуса Условный размер корпуса мм
D d A В bmax lmax Lmax Hmax
14 Ml 4x0,5 2,2 16,5 21,7 1,4 11,3 48 33
18 M18xl 3,2 19,5 25,9 1,4 11,3 51 36
22 M22xl 3,2 23 29,4 1,8 11,3 55 40
24 M24xl 3,2 25 31,4 1,8 11,3 57 42
27 M27xl 3,2 27 33,4 1,8 11,3 60 45
30 М30х1 3,2 31 37,8 1,8 11,3 63 49
33 М33х1 3,2 34 41,5 2 14,5 68 52
36 М36х1 3,2 36,5 44,5 2 15,3 70 55
39 М39х1 3,2 40 46,4 2 15,3 73 57

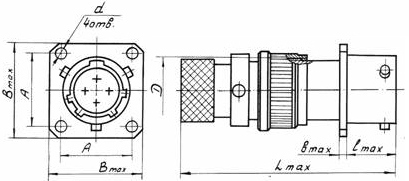

Соединители СНЦ23 приборные с обоймой под термоусаживающиеся трубки
Конструкция корпуса Размеры:
разъем  СНЦ23: конструкция корпуса Условный размер корпуса мм
D d A Вmax bmax lmax Lmax
14 М14х0,5 2,2 16,5 21,7 1,4 11,3 50
18 М18х1 3,2 19,5 25,9 1,4 11,3 50
22 М22х1 3,2 23 29,4 1,8 11,3 50
24 М24х1 3,2 25 31,4 1,8 11,3 50
27 М27х1 3,2 27 33,4 1,8 11,3 50
30 М30х1 3,2 31 37,8 1,8 11,3 50
33 М33х1 3,2 34 41,5 2 14,5 51
36 М36х1 3,2 36,5 44,5 2 15,3 51
39 М39х1 3,2 40 46,4 2 15,3 51



Соединители СНЦ23 кабельные
Конструкция корпуса Размеры:
разъем  СНЦ23: конструкция корпуса Условный размер корпуса мм
d Dmax Lmax
14 М14х0,5 22 32
18 М18х1 26 32
22 М22х1 29,5 32
24 М24х1 32 32
27 М27х1 35 32
30 М30х1 38 32
33 М33х1 42 34
36 М36х1 46 34
39 М39х1 49 34



Соединители СНЦ23 кабельные с прямым кожухом
Конструкция корпуса Размеры:
разъем  СНЦ23: конструкция корпуса Условный размер корпуса мм
d Dmax Lmax
14 М14х0,5 22 42
18 М18х1 26 42
22 М22х1 29,5 48
24 М24х1 32 48
27 М27х1 35 48
30 М30х1 38 48
33 М33х1 42 50
36 М36х1 46 50
39 М39х1 49 50



Соединители СНЦ23 кабельные с угловым кожухом
Конструкция корпуса Размеры:
разъем  СНЦ23: конструкция корпуса Условный размер корпуса мм
d Dmax Hmax Lmax
14 М14х0,5 22 32 48
18 М18х1 26 36 51
22 М22х1 29,5 40 55
24 М24х1 32 42 57
27 М27х1 35 45 60
30 М30х1 38 50 63
33 М33х1 42 53 68
36 М36х1 46 57 70
39 М39х1 49 60 73



Соединители СНЦ23 кабельные, с обоймой под термоусаживающиеся трубки
Конструкция корпуса Размеры:
разъем  СНЦ23: конструкция корпуса Условный размер корпуса мм
d Dmax Lmax
14 М14х0,5 22 50
18 М18х1 26 50
22 М22х1 29,5 50
24 М24х1 32 50
27 М27х1 35 50
30 М30х1 38 50
33 М33х1 42 51
36 М36х1 46 51
39 М39х1 49 51
